거대한 수소 저장 탱크가 설치된 현장에 서면, 지면을 타고 흐르는 미세한 진동조차 예민하게 느껴질 때가 있습니다. 만약 이 상황에서 강력한 지진이 발생한다면 어떨까요? 일반적인 건축물과 달리, 수소 설비는 극도로 낮은 온도와 높은 압력을 견디고 있기 때문에 지진 발생 시 고정 구조가 파손되면 단순한 붕괴를 넘어선 연쇄 폭발의 위험을 안고 있습니다. 내진 설계 공사 현장에서 수소 설비의 고정 구조를 강화하는 것은 선택이 아닌 생존을 위한 필수 조건입니다.
지진의 횡압력이 설비를 덮칠 때, 고정 부위가 견뎌야 하는 하중은 상상을 초월합니다. 특히 수소 배관과 저장 용기의 연결 부위는 작은 유격만으로도 대량 누출을 야기할 수 있습니다. 오늘 글에서는 지진이라는 특수 상황에서 수소 설비의 물리적 안정성을 확보하기 위해 고정 구조가 어떤 조건에서 강화되는지, 그리고 현장에서 놓치기 쉬운 핵심 보강 포인트는 무엇인지 기술적인 시각에서 깊이 있게 다뤄보겠습니다.
- 내진 등급에 따른 고정 하중의 변화
- 앙커 및 지지 구조 보강의 핵심 조건
- 배관 유연성과 고정점의 역설적 조화
- 실제 보강 공사 현장의 기술적 검토
- 수소 설비 내진 보강 실행 체크리스트
- 자주 묻는 질문 (Q&A)
- 참고 사이트
내진 등급에 따른 고정 하중의 변화
내진 설계가 적용되는 현장에서 가장 먼저 고려해야 할 조건은 해당 지역의 '지진 구역'과 설비의 '중요도 등급'입니다. 수소 설비는 대개 특등급 또는 1등급 시설로 분류되는데, 이는 지진 발생 시에도 기능이 유지되어야 함을 의미합니다. 지면 가속도가 일정 수준 이상으로 예상되는 지역에서는 설비를 지탱하는 기초 콘크리트와 강재 구조물의 결속력이 일반 현장 대비 1.5배 이상 강화되어야 합니다.
| 비교 항목 | 일반 산업 설비 | 내진 특화 수소 설비 |
|---|---|---|
| 설계 수평 지진력 | 표준 가속도 계수 적용 | 증폭 계수 및 응답 스펙트럼 적용 |
| 고정 방식 | 일반 확장 앙커 사용 | 고강도 후설치 또는 선설치 앙커 |
| 진동 감쇠 장치 | 선택 사항 (필요 시) | 제진 댐퍼 및 방진 가스켓 필수 |
| 용접 부위 검사 | 육안 및 부분 비파괴 | 전수 비파괴 검사 (RT/UT) |
위 표에서 보듯, 내진 특화 설비는 설계 단계부터 수평 지진력을 상향 조정하여 반영합니다. 특히 지진 시 발생하는 전단력(Shear Force)을 견디기 위해 지지대(Saddle)의 두께를 키우고, 기초판과의 접촉 면적을 넓히는 방식이 적용됩니다. 이는 무게 중심이 높은 수소 저장 탱크의 전도(Toppling)를 막기 위한 필수적인 조치입니다.
강재의 재질 또한 중요한 변수입니다. 저온 수소를 취급하는 설비의 경우 지진 충격 시 취성 파괴가 일어날 수 있으므로, 내진 성능이 검증된 저온용 강재(SUS316L 등)를 사용하고 고정 볼트의 항복 강도를 세밀하게 계산하여 반영합니다. ~의 이치와 정확히 맞물립니다. 구조물의 강성만 높이는 것이 아니라, 충격을 흡수할 수 있는 인성을 함께 확보하는 것이 강화 조건의 핵심입니다.
앙커 및 지지 구조 보강의 핵심 조건

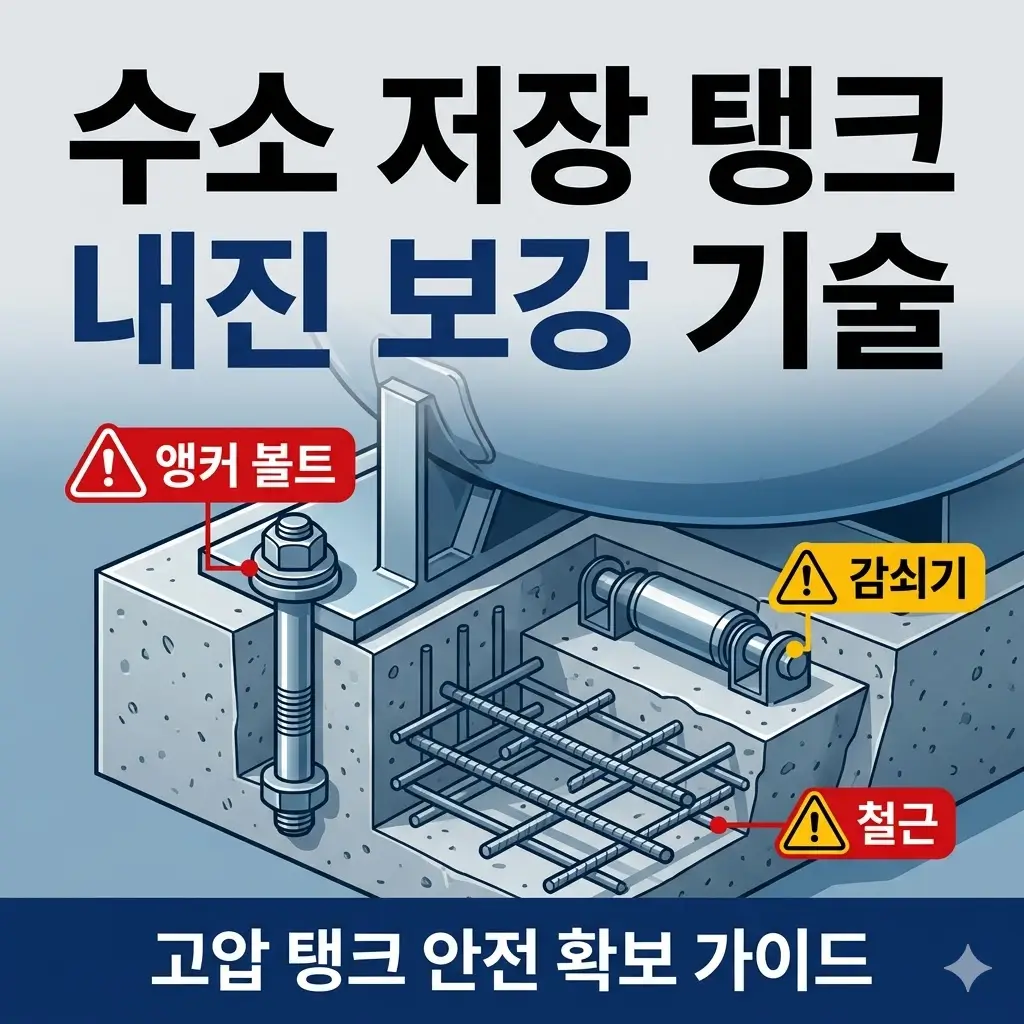

설비를 바닥에 고정하는 앙커 볼트는 지진 발생 시 최후의 보루입니다. 내진 설계 현장에서는 단순히 볼트의 개수를 늘리는 것이 아니라, 매립 깊이와 이격 거리를 엄격히 제한합니다. 콘크리트 기초 내부에 충분한 철근 배근이 이루어지지 않은 상태에서 앙커만 강화하면, 지진 시 콘크리트 자체가 뽑혀 나가는 '콘크리트 원추형 파괴'가 발생할 수 있기 때문입니다.
따라서 기초 구조물의 배근 밀도를 높이고, 앙커 볼트 주변에 보강 철근을 추가 배치하는 조건이 붙습니다. 또한, 수소 설비 고유의 진동 특성을 고려하여 풀림 방지 너트나 이중 잠금 장치를 적용합니다. 지진의 반복적인 진동 에너지가 고정부를 헐겁게 만드는 것을 방지하기 위함입니다.
구조물의 형태도 단순 수직 지지에서 사선 브레이싱(Bracing) 구조로 강화됩니다. 수평력에 저항하기 위해 가새를 추가함으로써 전체적인 강성을 확보하는 방식입니다. 이는 거대한 공학적 구조물의 원리를 그대로 옮겨놓은 듯합니다. 지지 구조의 기하학적 형상을 변경하여 에너지를 분산시키는 것이 보강의 주된 방향입니다.
배관 유연성과 고정점의 역설적 조화
많은 이들이 오해하는 부분 중 하나가 "모든 것을 단단히 고정해야 안전하다"는 생각입니다. 하지만 내진 설계에서 배관 시스템은 오히려 적절한 유연성을 확보해야 합니다. 설비 본체는 지면과 강하게 결합되지만, 본체와 연결된 배관은 지진 발생 시 설비와 지면 사이의 상대 변위를 흡수할 수 있어야 합니다. 만약 배관까지 무조건 단단하게 고정한다면, 지진의 힘이 배관에 집중되어 파단될 가능성이 높습니다.
강화 조건으로서 '플렉시블 조인트(Flexible Joint)'나 '루프 배관(Loop Piping)' 설치가 강조되는 배경입니다. 지진의 진동을 허용하면서도 배관이 이탈하지 않도록 슬라이딩 서포트(Sliding Support)를 배치하는 정교한 설계가 필요합니다. 강한 고정과 유연한 수용이 공존해야 하는 역설적인 상황인 셈입니다.
특히 고압 수소가 흐르는 구간에서는 미세한 균열도 치명적이므로, 고정점(Anchor Point)과 가이드(Guide)의 위치를 컴퓨터 시뮬레이션으로 결정합니다. 지진 시 응력이 집중되는 구간을 찾아내어 해당 부위의 용접 규격을 강화하거나 보강 덧판(Pad)을 대는 작업이 병행됩니다. 이러한 유연한 고정 방식이 실제 현장에서는 가장 난이도 높은 보강 작업으로 꼽힙니다.
실제 보강 공사 현장의 기술적 검토
과거의 내진 보강 현장을 돌이켜보면, 이론과 실제 사이의 간극을 메우는 과정이 얼마나 중요한지 알 수 있습니다. 그때는 몰랐지만 지금 돌이켜보면, 단순히 도면상의 수치를 맞추는 것보다 시공 과정에서의 미세한 오차가 지진 시 승패를 가른다는 점을 깨닫게 됩니다. 초기 현장에서는 앙커 볼트의 매립 각도가 1~2도만 틀어져도 설계된 지진력을 견디지 못하는 사례를 목격하곤 했습니다.
대조 스타일의 관점에서 보면, 일반적인 설비 고정은 수직 하중 지지에 집중하지만, 내진 보강 현장은 사방에서 몰아치는 불규칙한 운동 에너지와의 싸움입니다. 예전에는 용접 부위의 겉모양에 치중했다면, 이제는 초음파 탐상 검사를 통해 내부의 아주 작은 기포 하나까지 잡아내야 합니다. 지진이라는 극한 상황을 가정했을 때, 우리가 '이 정도면 되겠지'라고 생각했던 기준들이 얼마나 안일했는지 현장에서 절실히 배웠습니다.
경험상 가장 까다로웠던 부분은 노후된 기초 위에 수소 설비를 증설하며 내진 보강을 할 때였습니다. 기존 콘크리트의 강도가 확보되지 않은 상태에서 고강도 앙커를 심는 것은 오히려 구조물에 무리를 줄 수 있었습니다. 이럴 때는 탄소 섬유 보강이나 기초 확폭 공사를 먼저 시행하여 '뿌리'부터 강화하는 작업이 선행되어야 함을 확인했습니다. 결국 내진은 단편적인 고정이 아니라 시스템 전체의 조화라는 사실을 경험을 통해 확신하게 되었습니다.
수소 설비 내진 보강 실행 체크리스트
현장에서 수소 설비의 고정 성능을 극대화하기 위해 다음 실무 항목들을 철저히 점검하고 이행해야 합니다.
- ▶ 앙커 볼트 삽입 전, 구멍 내부의 분진을 완전히 제거하고 설계된 접착액(에폭시 등)을 정량 사용하라.
- ▶ 주요 지지 강재의 용접 부위에 대해 마그네틱 입자 검사(MT) 또는 침투 탐상 검사(PT)를 전수 실시하라.
- ▶ 설비와 배관 연결부에 내진용 벨로우즈 또는 플렉시블 호스가 설계 사양대로 설치되었는지 확인하라.
- ▶ 지진 시 전도를 방지하기 위한 측면 브레이싱의 각도와 체결 토크 수치를 데이터로 기록하라.
- ▶ 설비 하부의 진동 절연장치(Isolator)가 수평을 유지하며 초기 압축률이 적정한지 검측하라.
이 체크리스트는 지진이라는 변수에 대응하기 위한 최소한의 방어선입니다. 수소라는 매질의 특수성상, 고정 구조의 작은 결함은 단순한 기계 고장을 넘어 지역 사회의 안전 문제로 직결됩니다. 따라서 각 단계를 수행할 때마다 사진 및 영상 기록을 남겨 추후 유지보수 시에도 기초 자료로 활용할 수 있도록 관리 체계를 구축해야 합니다.
자주 묻는 질문 (Q&A)
Q1: 이미 설치된 수소 설비에 사후적으로 내진 고정 구조를 강화하는 것이 가능한가요? 네, 가능합니다. 이를 '내진 보강(Retrofitting)'이라고 합니다. 기존 기초 콘크리트에 추가적인 철근 콘크리트 자켓을 입히거나, 탄소 섬유를 부착하여 강성을 높이는 방법이 주로 사용됩니다. 또한, 기존 앙커 외에 추가적인 화학 앙커를 시공하여 고정력을 보강할 수 있습니다. 다만, 가동 중인 수소 설비 주변에서의 작업이므로 용접 시 불꽃 방지 대책 등 극도의 안전 수칙 준수가 전제되어야 합니다. Q2: 지반이 약한 매립지나 연약 지반 현장에서는 어떤 고정 강화 조건이 추가되나요? 연약 지반에서는 지진 시 '액상화 현상'으로 인해 기초가 침하하거나 유실될 위험이 큽니다. 이런 경우 단순한 바닥 고정을 넘어, 암반층까지 닿는 긴 말뚝(Pile)을 박아 설비를 지지해야 합니다. 또한, 지반 가속도가 증폭되는 특성이 있으므로 일반 지반보다 더 높은 내진 계수를 적용하여 고정 장치를 설계해야 합니다. 기초 판(Mat Foundation)의 크기를 더 크게 키워 하중을 분산시키는 작업도 병행됩니다. Q3: 내진 고정 장치가 수소 설비의 일상적인 열팽창을 방해하지는 않나요? 매우 중요한 질문입니다. 극저온 액체 수소나 고온의 개질기를 다루는 설비는 지진뿐만 아니라 '열 변위'에도 대응해야 합니다. 한쪽은 단단히 고정하되 반대쪽은 열팽창 방향으로 움직일 수 있도록 '슬라이딩 서포트'를 적용하는 것이 일반적입니다. 지진이 발생했을 때만 구동되어 이탈을 막는 '스너버(Snubber)' 같은 특수 장치를 사용하면, 평상시의 열팽창은 허용하면서 지진 시의 충격 하중만 잡아주는 고도화된 관리가 가능합니다. 무엇을 아느냐보다, 아는 것을 언제 쓰느냐가 더 결정적입니다.
